隨著焦爐爐型的大型化、環(huán)?；蜏p排工作的要求，對焦爐爐門的要求日益提高。目前在焦爐爐門普遍使用的是鋼板上纏纖維繩，這種爐門在使用中存在幾方面的缺點：
①保溫效果不好，熱量易流失；
②受水份和酸性氣體侵蝕較大，使用壽命不長；
③密封不嚴，容易污染空氣。
焦爐爐門吊掛磚保溫效果好，抗熱震性好，密封性強，節(jié)能環(huán)保。基于以上原因，公司對大型焦爐爐門預制磚進行了研制試驗。實際操作過程中，焦爐爐門襯磚要承受較苛刻的溫度條件。一個工作日內溫度在1000℃與環(huán)境溫度之間波動，另外還要承受推焦時與焦炭的摩擦，以及灰分、熔渣、水份和酸性氣體的侵蝕、碳素沉積。這就要求焦爐爐門襯磚抗熱震性能好，高溫體積穩(wěn)定性、耐磨性及抗結碳。根據(jù)以上情況，我們考慮在此溫度范圍內，堇青石及硅玻璃的熱膨脹低，但是SiO玻璃在約1000℃或更高溫度下。長時間使用有析晶趨勢，而堇青石可用至高達1300℃而無分解及晶體轉變；又從耐磨性、抗熱震性、抗化學侵蝕性、熱膨脹系數(shù)等多方面考慮，認為采用莫來石-堇青石作焦爐爐門磚的基本材質．具有良好的熱震穩(wěn)定性及熱膨脹性能。同時添加復合微粉為基質部分，高鋁水泥為結合劑，采用復合添加劑。并采取在制品里面預埋錨固件，振動成型，經(jīng)450％干燥，制成成品。這樣不但能提高焦爐爐門的密封性，防止煙氣四散，符合節(jié)能環(huán)保的政策，同時改善焦炭質量．延長爐門使用壽命。

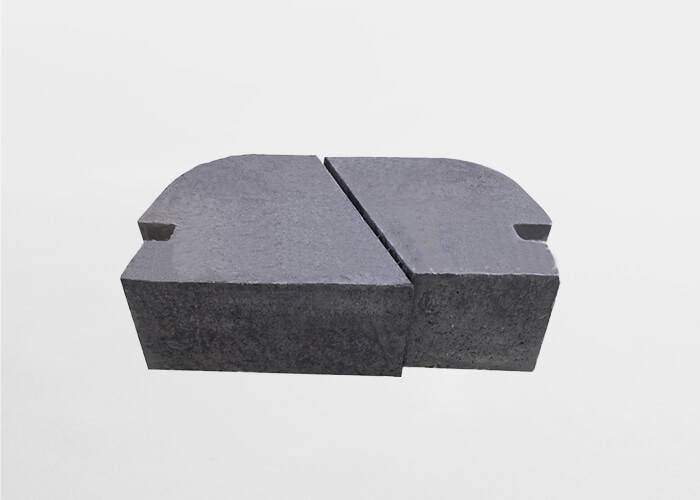

焦爐爐門預制磚特點：
1)氣孔率低、熱線膨脹率低、熱震穩(wěn)定性好．滿足焦爐爐門的需要；
2)使用方便，可以快速拆裝爐門，減少因維修而浪費的時間；
3)減少因爐門密閉不嚴造成的熱量損失，節(jié)約能源：
4)基本杜絕了因爐門不嚴造成空氣污染，實現(xiàn)了環(huán)保。
大型焦爐用莫來石預制磚的研制成功，達到了預期的目標，滿足了焦爐爐門的使用性能，經(jīng)幾家大型焦爐廠使用后，受到好評。
